Сборка аккумуляторов 18650
18650 — самая распространённая литиевая ячейка: 18 мм в диаметре, 65 мм в длину, 3,6 В. Из неё собирают всё, от батареи робота-пылесоса до электровелосипеда на 48 В, и результат решают две вещи: ячейки, подходящие по току, и правильное соединение.
Гарантия 1 год · SMART BMS в каждой сборке · срок 5–10 дней
- от 5 000 ₽сборка из 18650 и 21700
- 3,6 Вноминал ячейки, 4,2 В — полный заряд
- до 3,5 А·чёмкость настоящей 18650
- Напряжение
- 36В
- Ёмкость
- 14А·ч
- Энергия
- 504Вт·ч
- Вес, около
- 3,1кг
- Ячеек в сборке
- 40 шт
- Ресурс
- 800–1500циклов
Типовые сборки из 18650
Посчитано на ячейках 3,5 А·ч с длительным током около 10 А. На токовых ячейках 2,5–3 А·ч ток выше, а ёмкость при том же числе ячеек меньше.
| Сборка | Напряжение | Ёмкость | Энергия | Вес | Цена |
|---|---|---|---|---|---|
| 36 В 7 А·ч Li-ion · 10S2P · 20 ячеек · ток до 20 А |
36,0 В | 7 А·ч | 252 Вт·ч | ≈ 1,5 кг | от 8 500 ₽ |
| 36 В 10,5 А·ч Li-ion · 10S3P · 30 ячеек · ток до 30 А |
36,0 В | 10,5 А·ч | 378 Вт·ч | ≈ 2,3 кг | от 12 000 ₽ |
| 36 В 14 А·ч Li-ion · 10S4P · 40 ячеек · ток до 40 А |
36,0 В | 14 А·ч | 504 Вт·ч | ≈ 3,1 кг | от 15 000 ₽ |
| 48 В 14 А·ч Li-ion · 13S4P · 52 ячейки · ток до 40 А |
46,8 В | 14 А·ч | 655 Вт·ч | ≈ 4,0 кг | от 19 000 ₽ |
| 48 В 21 А·ч Li-ion · 13S6P · 78 ячеек · ток до 60 А |
46,8 В | 21 А·ч | 983 Вт·ч | ≈ 6,0 кг | от 28 000 ₽ |
| 52 В 17,5 А·ч Li-ion · 14S5P · 70 ячеек · ток до 50 А |
50,4 В | 17,5 А·ч | 882 Вт·ч | ≈ 5,3 кг | от 25 000 ₽ |
| 60 В 21 А·ч Li-ion · 16S6P · 96 ячеек · ток до 60 А |
57,6 В | 21 А·ч | 1 210 Вт·ч | ≈ 7,3 кг | от 34 000 ₽ |
| 72 В 21 А·ч Li-ion · 20S6P · 120 ячеек · ток до 60 А |
72,0 В | 21 А·ч | 1 512 Вт·ч | ≈ 9,2 кг | от 42 000 ₽ |
Цена за готовую батарею в корпусе с защитной платой (BMS) и клеммами. Точная цена зависит от ячеек, тока и корпуса — считаем под вашу технику.
Сколько ячеек 18650 нужно на ваше напряжение
Число последовательных групп S задаёт напряжение батареи. Сколько ячеек поставить в каждую группу, решают ёмкость и ток — это видно в таблице выше.
| Батарея | Схема | Номинал | Полный заряд | Разряжена |
|---|---|---|---|---|
| Электроинструмент 12 В | 3S | 10,8 В | 12,6 В | ≈ 9 В |
| Робот-пылесос 14,4 В | 4S | 14,4 В | 16,8 В | ≈ 12 В |
| Электроинструмент 18 В | 5S | 18 В | 21 В | ≈ 15 В |
| Электросамокат 36 В | 10S | 36 В | 42 В | ≈ 30 В |
| Электровелосипед 48 В | 13S | 46,8 В | 54,6 В | ≈ 39 В |
| Электровелосипед 52 В | 14S | 50,4 В | 58,8 В | ≈ 42 В |
| Скутер 60 В | 16S | 57,6 В | 67,2 В | ≈ 48 В |
| Скутер 72 В | 20S | 72 В | 84 В | ≈ 60 В |
Полный заряд — 4,2 В на ячейку. Разряженной считаем батарею при 3,0 В на ячейку: ниже опускать не стоит, хотя плата защиты обычно отключает только при 2,5–2,8 В.
Ячейки и сборка

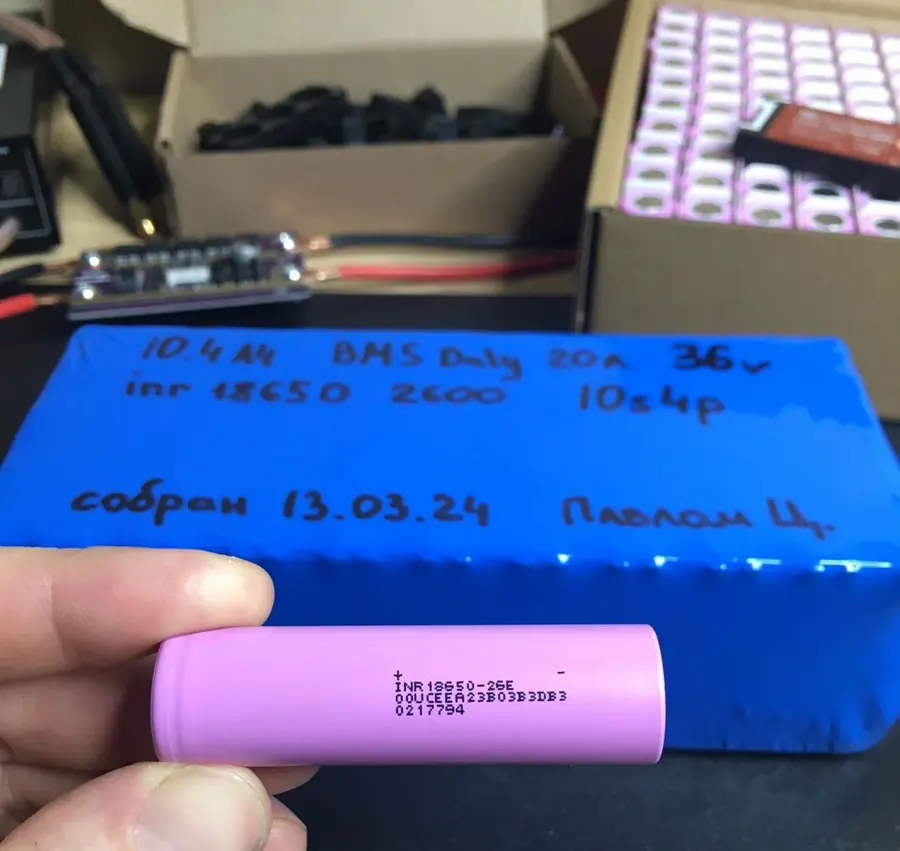

Какие 18650 выбирать
У 18650 всегда выбор между ёмкостью и током. Самые ёмкие ячейки на 3,4–3,5 А·ч рассчитаны на длительный ток порядка 10 А. Токовые на 2,5–3 А·ч держат 20–30 А, но энергии в них меньше.
- Электросамокат, велосипед, пылесос — ёмкие ячейки: ток на одну ячейку небольшой, важнее запас хода или время работы.
- Шуруповёрт и другой инструмент — токовые: на затяжке инструмент берёт десятки ампер, и ёмкая ячейка на таком токе греется и быстро теряет ёмкость.
- Мощный мотор при небольшой батарее — токовые 18650 или 21700, у которых выше и ёмкость, и допустимый ток.
Ячейка на «9900 мА·ч» — подделка: в корпус 18650 столько энергии не помещается, реальная ёмкость таких ячеек обычно в разы меньше написанной. Ячейки из старых ноутбучных батарей годятся для слабых нагрузок и только после проверки каждой: износ у них разный.
18650 или 21700
Для новых сборок 21700 обычно выгоднее: при той же ёмкости ячеек и соединений меньше. 18650 остаётся там, где размер задан старым корпусом.
18650
- Размер18 × 65 мм
- Вес ячейки≈ 45–50 г
- Ёмкость2,5–3,5 А·ч
- На 48 В 20 А·ч78 шт · 13S6P
- Где удобнееперепаковка
21700
- Размер21 × 70 мм
- Вес ячейки≈ 65–70 г
- Ёмкость4–5 А·ч
- На 48 В 20 А·ч52 шт · 13S4P
- Где удобнееновые батареи
78 ячеек 18650 по 3,5 А·ч дают 21 А·ч, 52 ячейки 21700 по 5 А·ч — 20 А·ч. Вес батареи выходит близкий, но у 21700 на треть меньше ячеек, точек сварки и мест, где что-то может отойти.

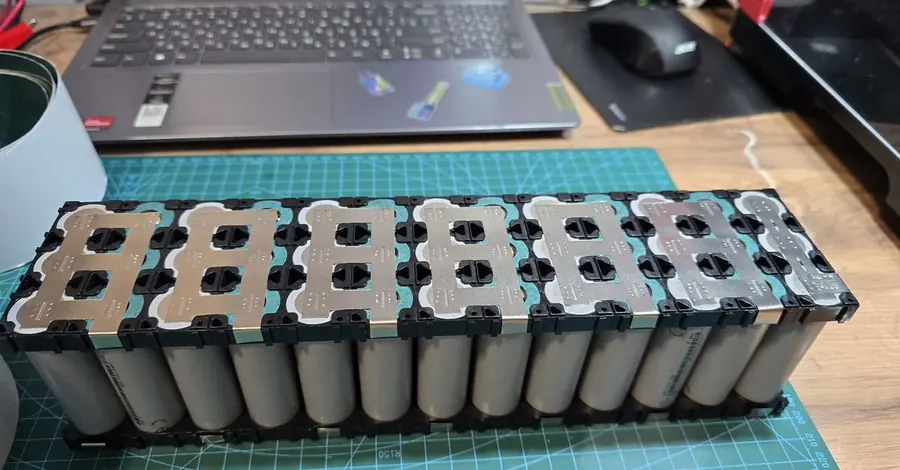

Как соединяют ячейки: сварка, лента, изоляция
Точечная сварка. Никелевую ленту приваривают к торцам ячеек импульсами в миллисекунды — нагрев остаётся в точке и не уходит внутрь. Паяльник держат на корпусе секунды, за это время тепло доходит до внутренностей, и ячейка может потерять ёмкость или получить скрытый дефект.
Лента. Нужна чистая никелевая. Никелированная сталь выглядит так же, но сопротивление у неё заметно выше, и на токе она греется. Толщину и число слоёв считают по току, в мощных сборках ленту дублируют медной шиной.
Изоляция. У 18650 минус — весь металлический корпус, плюс — только площадка на торце, а между ними узкий зазор. Поэтому на плюс наклеивают изоляционные кольца, между рядами кладут изоляционный картон, сверху — термоусадку. Перетёртый на вибрации слой — и лента замыкает группу.
Провода и плата. Балансировочные провода платы BMS подключают к группам строго по порядку, силовые — сечением по току и с креплением, которое не даст им тереться о ленту и края ячеек.

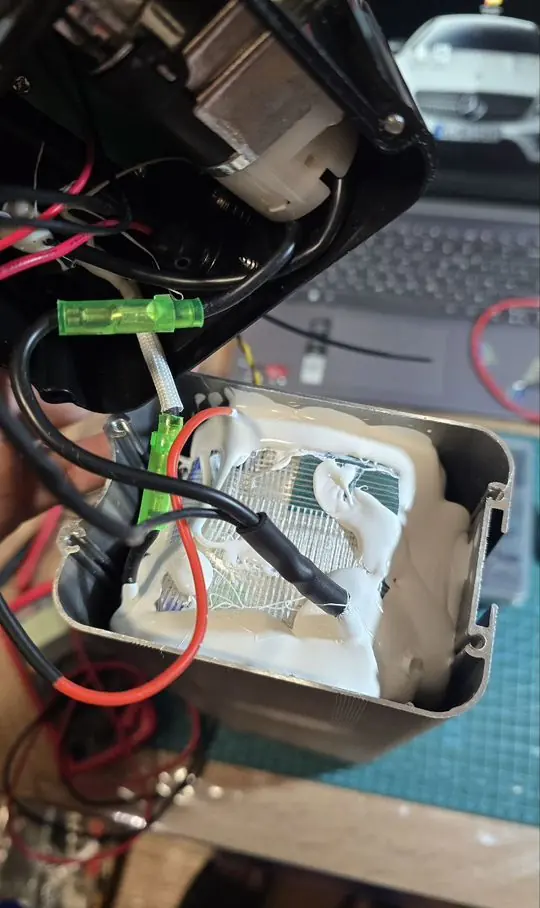

Перепаковка батареи на 18650
Корпус остаётся родным, внутри — новые ячейки. Так возвращают батареи пылесосов, инструмента и самокатов.
- РазборкаВскрываем корпус и фиксируем схему: порядок групп, плату, провода, датчик температуры.
- ЗамерПроверяем старые группы и плату. Живую плату можно оставить — особенно если она связана с техникой.
- ЯчейкиПодбираем 18650 под ток: для пылесоса — ёмкие, для инструмента — токовые.
- СборкаСобираем по той же схеме, подключаем плату и датчик, укладываем в родной корпус.
- ПроверкаЗаряд, сверка групп и контрольный разряд на электронной нагрузке.
Отзыв о перепаковке на 18650
Была потребность в перепаковке аккумуляторной батареи робота-пылесоса. В пакете было 8 аккумуляторов 18650. Павел перепаковал отлично, робот-пылесос ездит как новый и не садится после уборки 15 кв. м.
Частые вопросы
Сколько ячеек 18650 нужно на 36 и 48 В?
Для 36 В — 10 последовательных групп, для 48 В — 13. Ёмкость зависит от числа ячеек в группе: на ячейках 3,5 А·ч схема 10S3P даёт 36 В 10,5 А·ч из 30 ячеек, а 13S6P — 48 В 21 А·ч из 78 ячеек.
Можно ли собрать аккумулятор для электровелосипеда из 18650?
Можно, главное — ток. Разделите максимальный ток контроллера на число ячеек в группе: на одну ячейку должно приходиться не больше её паспортного длительного тока. Контроллеру на 40 А с ёмкими ячейками на 10 А нужно не меньше четырёх ячеек в группе, с запасом — пять, и тут уже проще перейти на 21700. Цены готовых батарей — на странице аккумуляторов для электровелосипеда.
Почему 18650 не паяют паяльником?
Чтобы припой лёг на торец ячейки, его приходится греть несколько секунд, и тепло успевает уйти внутрь. Ячейка после этого может работать, но хуже держать ёмкость. Точечная сварка укладывается в миллисекунды, поэтому для сборок из 18650 используют её.
Как отличить настоящие 18650 от подделки?
Смотрите на ёмкость и вес: 18650 больше 3,5–3,6 А·ч не бывает, а настоящая ячейка весит 45–50 г. Берите ячейки, у которых указана модель производителя, и перед сборкой проверяйте партию разрядом хотя бы выборочно. Надпись на плёнке ничего не доказывает — ёмкость видно только на нагрузке.
Можно ли перепаковать аккумулятор шуруповёрта на 18650?
Да, если ячейки помещаются в корпус: в литиевых батареях инструмента обычно и стоят 18650 или 21700. Если внутри были никель-кадмиевые банки, при переходе на литий нужны плата защиты и литиевое зарядное — родное зарядное для Ni-Cd литиевую батарею правильно не зарядит. Ячейки для инструмента берут токовые, на 20 А и больше.
Сколько стоит сборка из 18650?
Сборка из ячеек 18650 и 21700 — от 5 000 ₽. Готовая батарея с ячейками и платой, например 36 В 14 А·ч, — от 15 000 ₽. В перепаковке цена зависит от числа ячеек и от того, остаётся ли родная плата.
